9013三极管全面参数解析

9013三极管详细参数解析

9013三极管是一种广泛应用的NPN型小功率三极管，其性能稳定、价格低廉，被广泛应用于各种电子设备中。为了更好地理解和应用9013三极管，以下将对其详细参数进行逐一解析。

一、基本电气参数

1. 集电极电流Ic

集电极电流Ic是衡量三极管放大能力的重要指标之一。9013三极管的集电极电流Ic最大值为500mA（也有资料显示最大值为0.5A，这取决于具体生产批次和厂商规格），这意味着在正常工作条件下，集电极流过的电流不应超过这个值，以确保三极管的稳定工作和长寿命。

2. 集电极-基极电压Vcbo

集电极-基极电压Vcbo是指当发射极开路时，集电极与基极之间的最大反向电压。9013三极管的集电极-基极电压Vcbo为40V（也有资料显示为45V，同样取决于具体规格），这是保证三极管在反向电压作用下不会击穿损坏的重要参数。

3. 发射极-基极电压Vebo

发射极-基极电压Vebo是指当集电极开路时，发射极与基极之间的最大反向电压。对于9013三极管，其发射极-基极电压Vebo通常为5V或更低，这个参数限制了反向电压对发射极-基极结的影响，防止其损坏。

4. 耗散功率（功率）

耗散功率是指三极管在工作时由于内部电阻而消耗的功率。9013三极管的耗散功率为0.625W，这是确保三极管在工作过程中不会因过热而损坏的重要参数。在实际应用中，应确保三极管的耗散功率不超过其最大值，通常通过散热措施来实现。

二、工作条件参数

1. 工作温度

工作温度是指三极管能够正常工作的温度范围。9013三极管的工作温度范围为-55℃至+150℃，这意味着在这个温度范围内，三极管能够保持稳定的性能和可靠的工作。超过这个温度范围，三极管的性能可能会受到影响，甚至导致损坏。

2. 特征频率fT

特征频率fT是衡量三极管高频性能的重要指标。9013三极管的特征频率fT通常为150MHz（也有资料显示为更高或更低的值，取决于具体规格），这意味着在150MHz以下的频率范围内，三极管能够保持良好的放大性能。在高频电路中，特征频率fT是一个关键参数，它决定了三极管能否满足电路的高频要求。

三、放大性能参数

1. 直流放大倍数hFE

直流放大倍数hFE是指三极管在直流工作条件下的电流放大倍数。9013三极管的直流放大倍数hFE通常在64至202之间（也有资料显示为更宽的范围，如D64-91、E78-122等，这取决于具体规格和测试条件），这意味着在输入电流一定的情况下，集电极电流将是输入电流的64至202倍。放大倍数hFE是三极管放大性能的重要指标之一，它决定了三极管在放大电路中的增益大小。

四、封装与引脚

1. 封装形式

9013三极管通常采用TO-92插件封装或SOT-23贴片封装。TO-92封装是一种常用的三极管封装形式，适用于插件式电路板；而SOT-23封装则是一种小型贴片封装，适用于高密度电路板。

2. 引脚排列

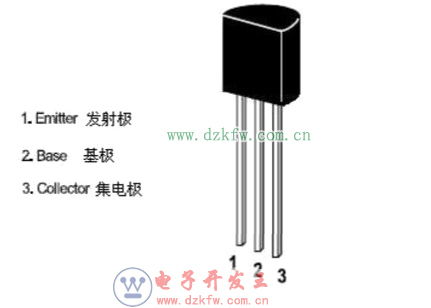

对于TO-92封装的9013三极管，其引脚排列从左至右依次为发射极e、基极b、集电极c。对于SOT-23封装的9013三极管，其引脚排列通常为左下角为基极b、右下角为发射极e、最上方为集电极c。正确的引脚排列是确保三极管正确接入电路的关键。

五、主要应用与特点

1. 主要应用

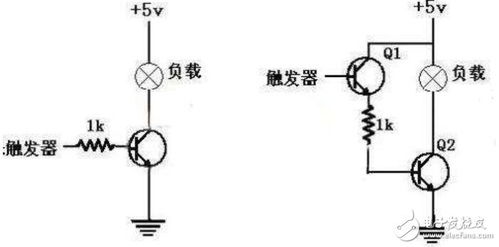

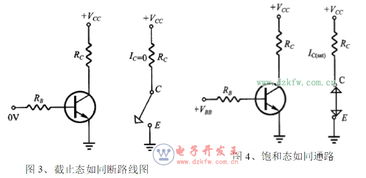

9013三极管因其高增益、低噪声、低电压等特点，被广泛应用于音频放大、电源管理、信号处理等领域。在音频放大电路中，9013三极管可以作为前置放大器或功率放大器使用；在电源管理电路中，它可以作为开关管或限流保护电路中的关键元件；在信号处理电路中，它可以作为放大器或缓冲器使用。

2. 主要特点

高增益：9013三极管具有较高的放大倍数，能够将微弱的输入信号放大到足够的幅度以驱动后级电路。

低噪声：在信号处理过程中，噪声是一个重要的问题。9013三极管的低噪声特性使得它可以在高灵敏度的电路中使用，以保持信号的清晰度和准确性。

低电压：随着电子设备的不断发展，对电源管理的要求也越来越高。9013三极管的低电压特性使得它可以在低电压环境下工作，从而减少了电源管理的难度。

六、使用注意事项

1. 散热措施

在实际应用中，应确保9013三极管的耗散功率不超过其最大值。为了降低三极管的温度并防止过热损坏，可以采取散热措施，如使用散热片、风扇等。

2. 电路匹配

在设计电路时，应确保9013三极管的参数与电路要求相匹配。例如，在选择工作点时，应考虑三极管的饱和压降、放大倍数等参数；在设计高频电路时，应考虑三极管的特征频率和寄生电容等参数。

3. 保护措施

在实际应用中，为了保护9013三极管免受损坏，可以采取一些保护措施。例如，在过流保护电路中，可以使用9013三极管作为限流元件；在过压保护电路中，可以使用稳压二极管或TVS管等元件来保护三极管免受高压冲击。

综上所述，9013三极管是一种性能稳定、价格低廉、应用广泛的NPN型小功率三极管。通过对其详细参数的解析，我们可以更好地理解其工作原理和应用特点，并在实际应用中充分发挥其性能优势。
